項目概況

國能新疆紅沙泉一號露天煤礦，規劃產能3000萬噸/年，一期規模1000萬噸/年。110 千伏變電站于2016年2月建成投運。投運至今，為單電源運行模式?，F(xiàn)狀主變 容量為1×25兆伏安，由興盛220kV變電站出1回110kV線路供電，2021年最大負荷8.04兆瓦， 為二級重要用戶。由于煤礦二期3000萬噸/年項目建設，產能提升，為滿足供電可靠性及用戶負 荷增長需求。昌吉供電公司明確接入方案, 最終規模：主變?nèi)萘?×25+1×50MVA，110kV出線2回，35kV出線5回，10kV出線22回， 作為大型煤炭開采基地，其負荷類型主要圍繞采礦作業、煤炭加工及配套設施的電力需求
負荷特點總結:
高耗能集中：單臺采礦設備功率可達數千千瓦，總負荷規模大。
峰谷波動明顯：隨作業班次變化，日負荷曲線呈現周期性高峰。
可靠性要求高：部分設備（如排水系統）需雙回路供電或備用電源。

實施方案

10kV無功補償裝置 DEHVC+TSC-6750/10

技術指標



采用（1500H+1500H+1500T+1500T+750T）六路投切方式，實現多級有效動態跟蹤，產品采用全數字智能控制系統，國外進口的高電壓、大功率晶閘管串聯組成高壓交流無觸點開關，實現電容器組的快速投切，響應時間小于20ms。設備運行安全可靠，效果好，實時監測、動態補償，實現功率因數補償至0.9以上，穩定系統電壓，減少供電系統的網絡損耗，提高電能質量等顯著特點，可以給用戶帶來巨大的經濟效益和社會效益。

項目概況

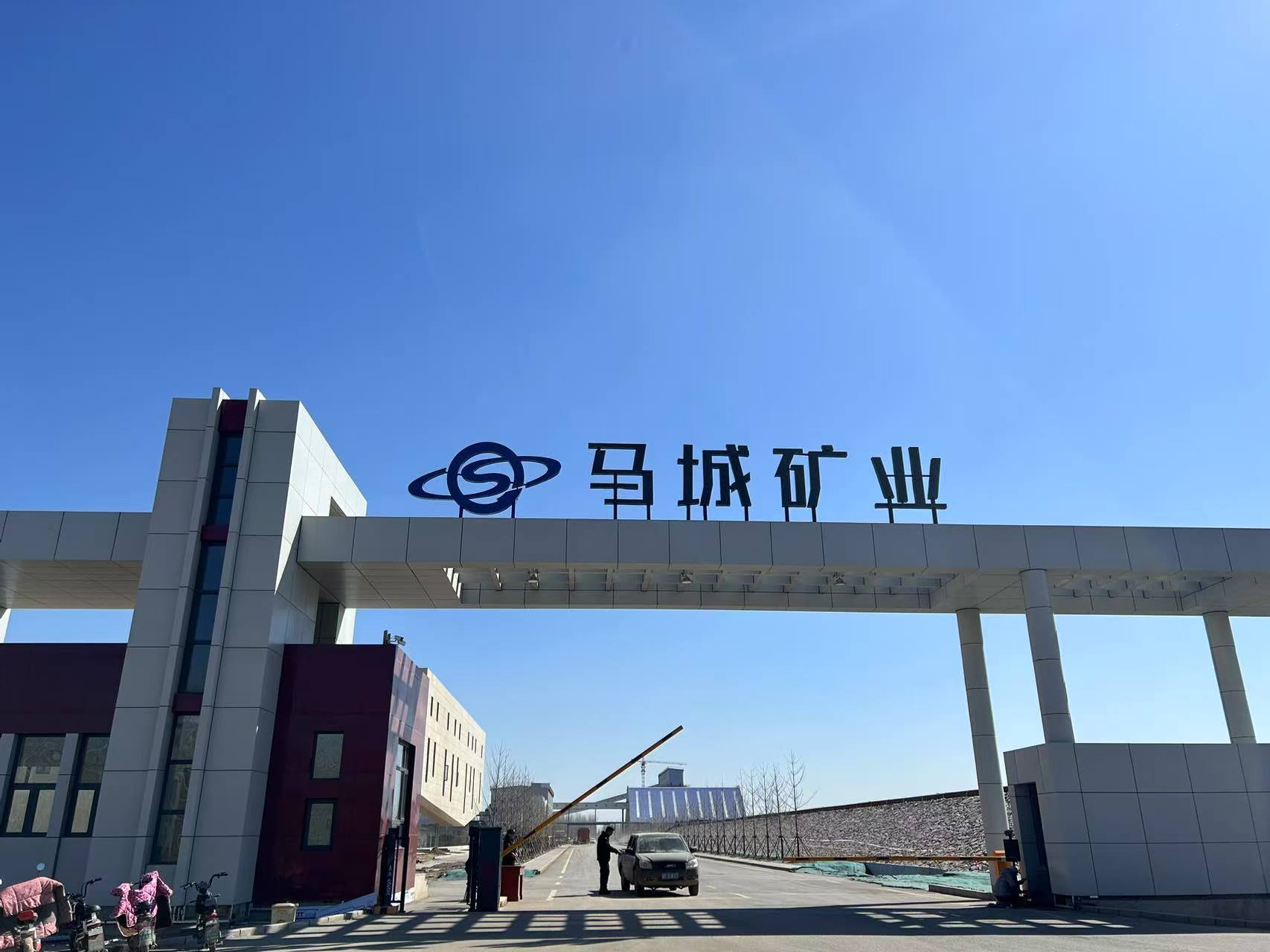

馬城鐵礦地理位置隸屬河北省灤南縣馬城鎮，北距灤縣15km，南距灤南縣城20km。礦區屬灤河沖積平原區，地勢平坦，總體北高南低，地面海拔標高15～20m。礦區全年平均氣溫攝氏10.8℃，最低氣溫為-23.1℃，最高氣溫39.9℃，平均降水量653.9mm。選礦廠采用 “高壓輥磨→濕式預磁選→一段磨礦→一段弱磁選→二段磨礦→二段弱磁選→高頻細篩→淘洗精選→精、尾礦濃縮”工藝流程

實施方案

SVG低壓靜止無功發生器及APF有源濾波裝置，SVG總?cè)萘浚?400kvar，APF容量：2100A
功能特點
低壓靜止無功發生器及有源濾波裝置，采用FPGA多核控制方式和高速IGBT模塊，可實時補償電網無功功率;可同時支持諧波、無功、不平衡、諧波+無功、諧波+無功+不平衡五種模式。濾波范圍:可濾除從第2到第50次諧波。具備完整的保護功能，支持國網電壓畸變率、諧波電流越限控制設定，能根據生產工藝需求自動調控補償輸出電流。有功損耗≤2.5%:不超過額定容量的3%。實現實時補償效果，整柜散熱結構設計合理，散熱孔加防塵網、模塊帶有散熱風扇散熱片;各模塊控制器件與發熱元件分層放置，可通過并聯實現擴容

技術指標

設備投入使用后，功率因數達標0.96以上，在保證系統電壓穩定的同時，裝置能在自己的額定容量范圍內最大限度的對無功或諧波進行補償，潔凈電網諧波，改善用戶電能質量。
